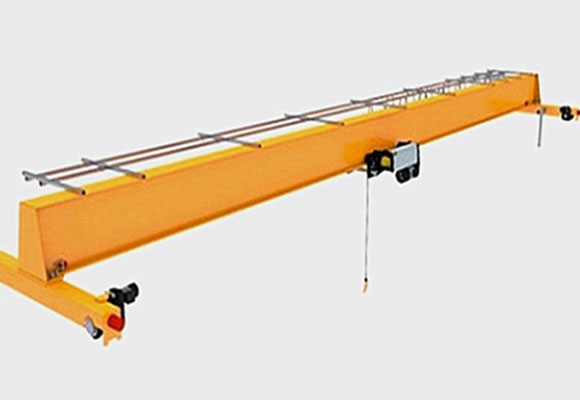

Manyèl Operasyon Single Girder Bridge Teknik
SL modèl manyèl kondwi pon teknik se yon sèl girder manyèl pon teknik, tout mosyon yo kondwi nan men, li se itilize nan plas la ki pa gen okenn sous pouvwa. Sa a teknik pon se karakterize pa pi rezonab ...
Manyèl Operasyon Single Girder Bridge Teknik
Deskripsyon
SL modèl manyèl kondwi pon teknik se yon sèl girder manyèl teknik sou tèt, tout mosyon yo ap kondwi nan men, li se itilize nan plas la ki pa gen okenn sous pouvwa.
Teknik pon sa a karakterize pa estrikti ki pi rezonab ak pi wo asye fòs kòm yon antye, se gwo bout bwa prensipal la fèt pa gwo bout bwa I-gwo bout bwa oswa bwat ankadreman an, nan fen cha yo te fè pa C-seksyon gwo bout bwa.
Sa a se teknik pon itilize ansanm ak anlè chèn kòm yon seri konplè.
Kapasite a soti nan 1 tòn a 10 tòn. Espas la soti nan 5m 14m, klas la ap travay se A1-A3. Travay tanperati nan -25 a +42 santigrad.
Sa a se teknik pon entèdi yo itilize nan dife a, eksplozif nan anviwònman korozivite.
Espesifikasyon
Kapasite | T | 1 | |||
Span | m | 5 | 9 | 12 | 14 |
Leve wotè | m | 3-10 | |||
Trolley vwayaje vitès | M / min | 5.3 | |||
Crane vwayaje vitès | M / min | 5.0 | |||
Total Pwa | KG | 650 | 850 | 1090 | 1310 |
Max. Chaj rou | KN | 0.65 | 0.73 | 0.81 | 0.86 |
Main dimansyon (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail tèt nan tèt teknik | H | 520 | |||
Rail tèt nan sant zen | H4 | 550 | 580 | 610 | 650 |
Distans baz teknik | W | 1200 | 1600 | ||
Crane lajè | B | 1800 | 2200 | ||
Hook kite limitasyon | S1 | 360 | 380 | 395 | 420 |
Hook dwa limitasyon | S2 | ||||
Kapasite | T | 2 | |||
Span | m | 5 | 9 | 12 | 14 |
Leve wotè | m | 3-10 | |||
Trolley vwayaje vitès | M / min | 5.9 | |||
Crane vwayaje vitès | M / min | 5.0 | |||
Total Pwa | KG | 700 | 870 | 1320 | 1550 |
Max. Chaj rou | KN | 1.13 | 1.19 | 1.29 | 1.40 |
Main dimansyon (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail tèt nan tèt teknik | H | 520 | |||
Rail tèt nan sant zen | H4 | 720 | 750 | 790 | 870 |
Distans baz teknik | W | 1200 | 1600 | ||
Crane lajè | B | 1800 | 2200 | ||
Hook kite limitasyon | S1 | 400 | 415 | 440 | 490 |
Hook dwa limitasyon | S2 | ||||
Kapasite | T | 3 | |||
Span | m | 5 | 9 | 12 | 14 |
Leve wotè | m | 3-10 | |||
Trolley vwayaje vitès | M / min | 4.7 | |||
Crane vwayaje vitès | M / min | 5.0 | |||
Total Pwa | KG | 810 | 1200 | 1460 | 1800 |
Max. Chaj rou | KN | 1.61 | 1.79 | 1.87 | 1.97 |
Main dimansyon (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail tèt nan tèt teknik | H | 520 | |||
Rail tèt nan sant zen | H4 | 900 | 940 | 980 | 1030 |
Distans baz teknik | W | 1200 | 1600 | ||
Crane lajè | B | 1800 | 2200 | ||
Hook kite limitasyon | S1 | 460 | 485 | 510 | 540 |
Hook dwa limitasyon | S2 | ||||
Kapasite | T | 5 | |||
Span | m | 5 | 9 | 12 | 14 |
Leve wotè | m | 3-10 | |||
Trolley vwayaje vitès | M / min | 4.7 | |||
Crane vwayaje vitès | M / min | 5.0 | |||
Total Pwa | KG | 960 | 1360 | 1730 | 2210 |
Max. Chaj rou | KN | 2.5 | 2.75 | 2.86 | 3.01 |
Main dimansyon (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail tèt nan tèt teknik | H | 600 | |||
Rail tèt nan sant zen | H4 | 1210 | 1250 | 1300 | 1360 |
Distans baz teknik | W | 1200 | 1600 | ||
Crane lajè | B | 1800 | 2200 | ||
Hook kite limitasyon | S1 | 520 | 560 | 585 | 625 |
Hook dwa limitasyon | S2 | ||||
Kapasite | T | 10 | |||
Span | m | 5 | 9 | 12 | 14 |
Leve wotè | m | 3-10 | |||
Trolley vwayaje vitès | M / min | 4.2 | |||
Crane vwayaje vitès | M / min | 5.0 | |||
Total Pwa | KG | 1420 | 1870 | 2250 | 2830 |
Max. Chaj rou | KN | 4.89 | 5.29 | 5.44 | 5.65 |
Main dimansyon (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail tèt nan tèt teknik | H | 720 | |||
Rail tèt nan sant zen | H4 | 1390 | 1440 | 1490 | 1550 |
Distans baz teknik | W | 1800 | |||
Crane lajè | B | 2600 | |||
Hook kite limitasyon | S1 | 555 | 585 | 615 | 650 |
Hook dwa limitasyon | S2 | ||||
