Manyèl operasyon Single Girder Anlè Teknik
Manyèl operasyon Single Girder Anlè teknik Deskripsyon SL modèl manyèl kondwi sou tèt Teknik se yon sèl girder manyèl teknik sou tèt, tout mosyon yo kondwi nan men, li se itilize nan plas la ki pa gen okenn sous pouvwa. Sa a teknik teknik (pon teknik) karakterize pa pi rezonab ...

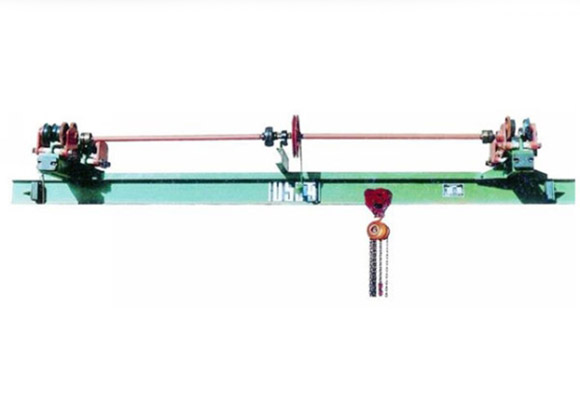

Manyèl operasyon Single Girder Anlè Teknik
Deskripsyon
SL modèl manyèl teknik sou tèt teknik se yon sèl girder manyèl teknik sou tèt, tout mosyon yo kondwi nan men, li se itilize nan plas la ki pa gen okenn sous pouvwa.
Sa a teknik teknik (pon teknik) karakterize pa estrikti ki pi rezonab ak pi wo asye fòs kòm yon antye, se gwo bout bwa prensipal la fèt pa mwen-gwo bout bwa oswa ankadreman bwat ankadreman asye, nan fen cha lagè yo te fè pa C-seksyon gwo bout bwa.
Sa a teknik teknik (pon teknik) yo itilize ansanm ak anlè chèn kòm yon ansanm konplè.
Kapasite a soti nan 1 tòn a 10 tòn. Espas la soti nan 5m 14m, klas la ap travay se A1-A3. Travay tanperati nan -25 a +42 santigrad.
Teknik sa a entèdi pou itilize nan dife a, eksplozif nan anviwònman korozivite.
Espesifikasyon
Kapasite | T | 1 | |||
Span | m | 5 | 9 | 12 | 14 |
Leve wotè | m | 3-10 | |||
Trolley vwayaje vitès | M / min | 5.3 | |||
Crane vwayaje vitès | M / min | 5.0 | |||
Total Pwa | KG | 650 | 850 | 1090 | 1310 |
Max. Chaj rou | KN | 0.65 | 0.73 | 0.81 | 0.86 |
Main dimansyon (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail tèt nan tèt teknik | H | 520 | |||
Rail tèt nan sant zen | H4 | 550 | 580 | 610 | 650 |
Distans baz teknik | W | 1200 | 1600 | ||
Crane lajè | B | 1800 | 2200 | ||
Hook kite limitasyon | S1 | 360 | 380 | 395 | 420 |
Hook dwa limitasyon | S2 | ||||
Kapasite | T | 2 | |||
Span | m | 5 | 9 | 12 | 14 |
Leve wotè | m | 3-10 | |||
Trolley vwayaje vitès | M / min | 5.9 | |||
Crane vwayaje vitès | M / min | 5.0 | |||
Total Pwa | KG | 700 | 870 | 1320 | 1550 |
Max. Chaj rou | KN | 1.13 | 1.19 | 1.29 | 1.40 |
Main dimansyon (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail tèt nan tèt teknik | H | 520 | |||
Rail tèt nan sant zen | H4 | 720 | 750 | 790 | 870 |
Distans baz teknik | W | 1200 | 1600 | ||
Crane lajè | B | 1800 | 2200 | ||
Hook kite limitasyon | S1 | 400 | 415 | 440 | 490 |
Hook dwa limitasyon | S2 | ||||
Kapasite | T | 3 | |||
Span | m | 5 | 9 | 12 | 14 |
Leve wotè | m | 3-10 | |||
Trolley vwayaje vitès | M / min | 4.7 | |||
Crane vwayaje vitès | M / min | 5.0 | |||
Total Pwa | KG | 810 | 1200 | 1460 | 1800 |
Max. Chaj rou | KN | 1.61 | 1.79 | 1.87 | 1.97 |
Main dimansyon (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail tèt nan tèt teknik | H | 520 | |||
Rail tèt nan sant zen | H4 | 900 | 940 | 980 | 1030 |
Distans baz teknik | W | 1200 | 1600 | ||
Crane lajè | B | 1800 | 2200 | ||
Hook kite limitasyon | S1 | 460 | 485 | 510 | 540 |
Hook dwa limitasyon | S2 | ||||
Kapasite | T | 5 | |||
Span | m | 5 | 9 | 12 | 14 |
Leve wotè | m | 3-10 | |||
Trolley vwayaje vitès | M / min | 4.7 | |||
Crane vwayaje vitès | M / min | 5.0 | |||
Total Pwa | KG | 960 | 1360 | 1730 | 2210 |
Max. Chaj rou | KN | 2.5 | 2.75 | 2.86 | 3.01 |
Main dimansyon (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail tèt nan tèt teknik | H | 600 | |||
Rail tèt nan sant zen | H4 | 1210 | 1250 | 1300 | 1360 |
Distans baz teknik | W | 1200 | 1600 | ||
Crane lajè | B | 1800 | 2200 | ||
Hook kite limitasyon | S1 | 520 | 560 | 585 | 625 |
Hook dwa limitasyon | S2 | ||||
Kapasite | T | 10 | |||
Span | m | 5 | 9 | 12 | 14 |
Leve wotè | m | 3-10 | |||
Trolley vwayaje vitès | M / min | 4.2 | |||
Crane vwayaje vitès | M / min | 5.0 | |||
Total Pwa | KG | 1420 | 1870 | 2250 | 2830 |
Max. Chaj rou | KN | 4.89 | 5.29 | 5.44 | 5.65 |
Main dimansyon (mm) | Span (m) | 5 | 9 | 12 | 14 |
Rail tèt nan tèt teknik | H | 720 | |||
Rail tèt nan sant zen | H4 | 1390 | 1440 | 1490 | 1550 |
Distans baz teknik | W | 1800 | |||
Crane lajè | B | 2600 | |||
Hook kite limitasyon | S1 | 555 | 585 | 615 | 650 |
Hook dwa limitasyon | S2 | ||||
