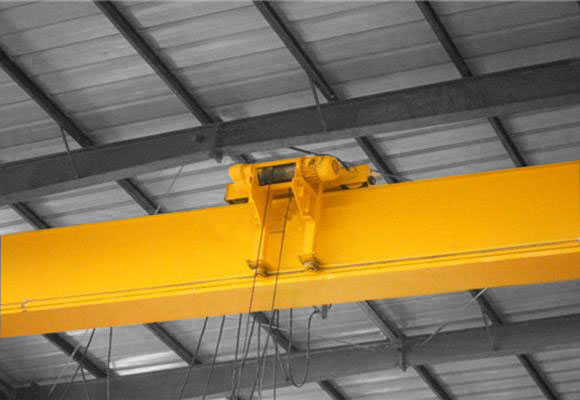

Low Headroom Single Girder Anlè Teknik
Deskripsyon
Low Headroom Single Girder anlè teknik ki konpoze de Girder Weld pa plak asye ak mwen-asye, viraj fen, elektrik anvwaye ak mekanis vwayaje. Anpoul elektrik la kouri ansanm bride ki pi ba nan mwen-asye nan girder la akonpli atik anvwaye. Li karakteristik estrikti limyè ak fasil enstalasyon ak antretyen, epi li lajman itilize pou diferan kote pou anvwaye, tankou faktori, depo ak yad materyèl. Li entèdi yo itilize nan anviwònman an ak medya enflamabl, eksplozif ak korozif.
Se Low Headroom Single Girder Anlè Teknik ki fèt pou atelye ki ba Headroom. Diferans ki genyen ant yo se wout la nan kouri elektrik kouri. Ekstansyon an elektrik nan Low Headroom Single Girder anlè teknik ap kouri nan plak la Flange anba nan girder ak elektrik nan Single Girder anlè teknik ap kouri nan yon sèl bò nan girder la, ki ogmante espas travay la nan zen an ak diminye wotè a atelye ak pri.
Si atelye ou an etwat oswa ou pa wo ase, chwazi sa a kalite teknik!
Espesifikasyon
Kapasite | T | 3 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Leve wotè | m | 6, 9, 12, | ||||||
Leve vitès | M / min | 8 oswa 8 / 0.8 | ||||||
Anvwaye vitès vwayaje | M / min | 20, 30 | ||||||
Crane vwayaje vitès | M / min | 20 | 30 | |||||
Total pwa | KG | 2705 | 3519 | 4278 | 5066 | 5422 | 6877 | |
Max. Chaj rou | KN | 20.1 | 23.38 | 24.51 | 28.05 | 29.02 | 32.93 | |
Rail rekòmande | Modèl | 24kg / m | ||||||
Total motè pouvwa | kw | 4.9 | ||||||
Main dimansyon (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Rail tèt nan tèt teknik | H | 1065 | 1130 | 1180 | 1230 | 1300 | ||
Rail tèt nan sant zen | H4 | -130 | -65 | -15 | 35 | 105 | ||
Distans baz teknik | W | 2500 | 3000 | 3500 | ||||
Crane lajè | B | 3000 | 3500 | 4000 | ||||
Hook kite limitasyon | S1 | 1413 | ||||||
Hook dwa limitasyon | S2 | 1496 | ||||||
Kapasite | T | 5 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Leve wotè | m | 6, 9, 12, | ||||||
Leve vitès | M / min | 8 oswa 8 / 0.8 | ||||||
Anvwaye vitès vwayaje | M / min | 20, 30 | ||||||
Crane vwayaje vitès | M / min | 20 | 30 | |||||
Total pwa | KG | 3175 | 4000 | 4366 | 6066 | 6514 | 7507 | |
Max. Chaj rou | KN | 29.7 | 33.7 | 36.47 | 40.13 | 41.49 | 44.27 | |
Rail rekòmande | Modèl | 24kg / m | ||||||
Total motè pouvwa | kw | 8.3 | ||||||
Main dimansyon (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Rail tèt nan tèt teknik | H | 1170 | 1255 | 1280 | 1360 | 1410 | ||
Rail tèt nan sant zen | H4 | -175 | -90 | -65 | 15 | 65 | ||
Distans baz teknik | W | 2500 | 3000 | 3500 | ||||
Crane lajè | B | 3000 | 3500 | 4000 | ||||
Hook kite limitasyon | S1 | 1405 | ||||||
Hook dwa limitasyon | S2 | 1496 | ||||||
Kapasite | T | 10 | ||||||
Span | m | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Leve wotè | m | 6, 9, 12, | ||||||
Leve vitès | M / min | 8 oswa 8 / 0.8 | ||||||
Anvwaye vitès vwayaje | M / min | 20, 30 | ||||||
Crane vwayaje vitès | M / min | 20 | 30 | |||||
Total pwa | KG | 4047 | 5378 | 6542 | 7741 | 8312 | 9804 | |
Max. Chaj rou | KN | 49.78 | 57.88 | 62.64 | 66.83 | 68.83 | 73.2 | |
Rail rekòmande | Modèl | 24kg / m | ||||||
Total motè pouvwa | kw | 13.8 | ||||||
Main dimansyon (mm) | Span (m) | 7.5 | 11.5 | 14.5 | 17.5 | 19.5 | 22.5 | |
Rail tèt nan tèt teknik | H | 1075 | 1195 | 1305 | 1385 | 1475 | ||
Rail tèt nan sant zen | H4 | -175 | -90 | -65 | 15 | 65 | ||
Distans baz teknik | W | 2500 | 3000 | 3500 | ||||
Crane lajè | B | 3000 | 3500 | 4000 | ||||
Hook kite limitasyon | S1 | 1840 | ||||||
Hook dwa limitasyon | S2 | 1840 | ||||||
